一、原理概述：
目前，電力系統中普遍采用常規的QJ44型雙臂直流電橋測量變壓器線圈的直流電阻、高壓斷路器的接觸電阻，而這類電橋的測試電流僅mA級，難以發現變壓器線圈導電回路導體截面積減小的缺陷，在測量高壓開關導電回路接觸電阻時，由于受到油膜和動靜觸頭間氧化層的影響，測量值偏大若干倍，掩蓋了真實的接觸電阻值。
用本儀器測量時，由于大電流將觸頭間的油膜及氧化層燒掉而反映出真實的結果，因此，電力部標準SD301-88《交流500KV電力設備交接和預防性試驗規程》和新版《電氣設備預防性試驗規程》對斷路器、隔離開頭接觸電阻的測量電流作出不小于直流100A的規定，以保證準確度。

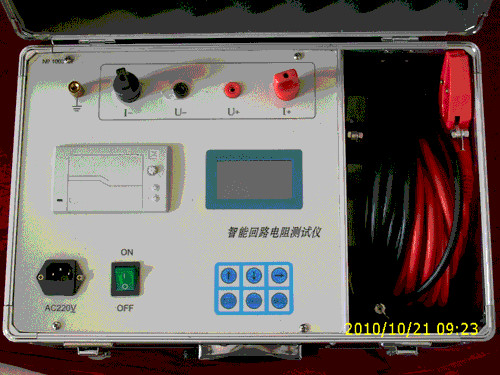

回路電阻測試儀采用單片機技術、數字電路技術和開關電源技術設計而成；是用于開關控制設備的接觸電阻、回路電阻測量的專用設備；其測試電流采用國家標準GB763推薦的100A直流，可在100A電流的情況下直接測得回路電阻或接觸電阻，并可存儲、打印測試結果，克服了同類產品需不停調整電流才能讀數、數據穩定性差、手工記錄等缺點。該儀器測量準確、性能穩定、使用方便，是電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試不可多得的好幫手。
二、性能指標：
◆測量范圍：1-1999μΩ，分辨率：1μΩ
◆測量電流：100A，恒流源
◆測量精度：0.5級
◆顯示方式：LCD液晶顯示
◆內存容量：最大可存儲200條記錄
◆打印方式：面板式微型打印機打印
◆供電電源：AC220V±10%
◆體 積：480×350×205（mm）
◆重 量：5KG
◆環境溫度：-10°- +40°
◆相對濕度：< 80% |
