一、用途
本儀器用于測試各種絕緣油的介電強度。
二、簡介

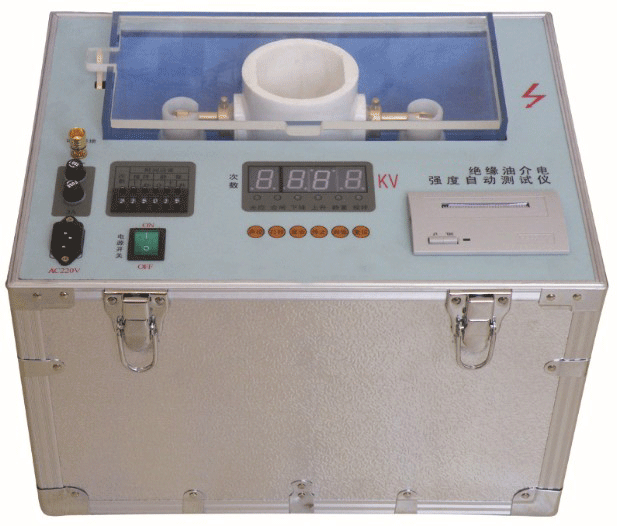

本儀器是首次采用電子調壓方式進行升壓的全自動絕緣油介電強度測試儀，是在原有機械調壓式全自動絕緣油介電強度測試儀的升級換代產品。
目前，市場上的絕緣油介電強度測試儀普遍地依舊采用機械調壓（調壓器＋電動機）的方式進行升壓。實際使用中發現，機械式調壓具有一下三個缺點：（1）易損壞，壽命短。例如，調壓器碳刷磨損或機械震動常導致碳刷與線圈接觸不良；金屬生銹或者灰塵易使調壓器碳刷轉動阻力過大從而導致電動機帶不動調壓器或者升壓速度不穩等等。（2）設備笨重。（3）波形差。由于升壓過程中碳刷與調壓器線圈的接觸是不連續的，因此輸出波形是階梯上升的近似正弦波。
為了克服上述機械調壓式的缺點，我公司采用了最新開關電源技術，成功地研制出了電子調壓式絕緣油介電強度測試儀。電子調壓器采用高頻脈寬調制和濾波技術，它具有輸出波形失真小、體積小、重量輕、可靠性高、壽命長等優點。
NIJJ－II型絕緣油介電強度測試儀是依據國際IEC－156和國標B507－86<<絕緣油介電強度測定法>>的要求，結合廣大用戶的需要而開發的新一代全自動化儀器。
三、主要特點
1、采用電子調壓器進行升壓。（國內首創）
2、抗干擾能力強，可靠性高，無死機現象。
3、采用全自動磁振子攪拌，消除油樣的不均勻和氣泡。
4、試驗過程全自動化，無需人工參與，安全可靠。
5、大屏幕液晶漢字顯示，操作簡便。
6、帶有微型打印機，可自動打印出多份結果。
四、技術指標
1、測量范圍：AC 0—80KV
2、測量精度：1％
3、擊穿閾值電流：1mA(1～5mA可調整)
4、升壓速度：2KV/S,+10%
5、工作電源：AC220V+10%,50Hz
6、使用環境溫度：0℃～35℃
使用環境濕度：<80%RH
7、體積：430×340×340
8、重量：20kg
五、工作原理
儀器內部結構簡圖如下
兩個變比為1：200的升壓變壓器反相串連，兩升壓變壓器的高壓輸出端分別接到油杯的兩個電極，次級都接地，如上圖所示。因此，當初級加0～200V交流電壓時，在油杯的兩個電極間將對應地有0～80KV電壓輸出。電子調壓器負責將220V交流電壓變?yōu)?～200V的可調交流電壓送給兩升壓變壓器。
測量過程如下：用戶啟動測量后，微電腦測量與控制模塊（以下簡稱測控模塊）啟動攪拌電機開始攪拌，攪拌達到預定時間后自動停止，程序進入靜置狀態，靜置完預定時間后，測控模塊打開電子調壓器，電子調壓器輸出從0V開始以5V/S的速率升高的工頻交流電壓，該輸出電壓通過電流互感器后送到兩個升壓變壓器的初級，這樣油杯兩電極間將相應獲得從0V開始以2kV/S升高的交流高壓，測控模塊通過電壓互感器PT不斷測量輸出電壓并送給液晶顯示器，當電壓升高到油樣的擊穿電壓時，油樣擊穿，電流陡增，測控模塊通過電流互感器CT監測到這一電流后立即關閉電子調壓器，調壓器輸出為0，測控模塊將本次測得的最大值通過液晶顯示器顯示出來，然后自動開始下一次測量，重復上述過程直至做完設定的試驗次數。最后，顯示和打印各次擊穿電壓和平均值。
六、操作步驟
1、 調整電極間隙。此操作前務必關閉儀器電源開關。小心清潔油杯和磁振子后，將油杯兩電極間距調整在2.5mm，具體方法如下：逆時針旋下油杯軸桿一端的塞尺棒，將另一端電極調整在偏中位置，將鎖住此軸桿的螺釘旋緊，取塞尺棒于兩電極間靠緊兩電極，鎖住螺釘取出塞尺，順時針旋于原軸桿內，如圖2。
圖2
（１） 高壓艙 （２） 高壓柱
（３） 軸桿 （４）電極
（５） 塞尺 �。ǎ叮� 油杯
（７） 軸桿固定螺絲（８） 磁振子
2、 注入待測油樣。將干凈的磁振子置于油杯內，再將油樣注入油杯中使油浸沒油杯內的電極，也不宜太滿以免溢出。然后將油杯平穩置于高壓艙兩高壓柱之間，再蓋上有機玻璃艙蓋。
3、 連線。將儀器可靠接地，再接好電源線。
4、 試驗參數設置。打開電源開關，液晶屏顯示“歡迎使用”，按“確認”鍵后，屏幕進入日期設置界面，按“設置”鍵可移動光標，按“↑”或者“↓”可修改光標處的數字，設置好后按“確認”鍵結束日期設置，屏幕進入自動打印次數設置界面，設置完畢后，液晶屏顯示如下：
▼ 此時按“設置”鍵可改變黑三角指示或光標的位置，按“↑”或“↓”可修改光標處的數字。按照規程，攪拌時間應設置為1分鐘，靜置時間應設置為5分鐘。當黑三角符號指向“開始運行”時，按“確認”鍵將啟動試驗程序，儀器將按設定的參數自動運行。
4、 測試。啟動測量程序后，儀器進入自動測量狀態。請注意保持足夠的安全距離。首先進行攪拌，此時可看到油杯中的磁震子在旋轉，攪拌指示燈點亮，液晶屏幕動態顯示還剩余的攪拌時間，攪拌達到預定時間后停止，攪拌指示燈熄滅，儀器自動轉入靜置狀態。此時，靜置指示燈點亮，液晶屏幕動態顯示還剩余的靜置時間，靜置完畢后自動進入升壓過程。升壓時，升壓指示燈亮，蜂鳴器鳴叫，油杯電極兩端將被施加逐步升高的高電壓，直至油樣被擊穿，升壓過程中，液晶屏幕不斷顯示所施加的高壓。油樣擊穿后，儀器隨即停止輸出高壓，本次擊穿電壓值將顯示于液晶屏上第三行首位，前幾次測量結果依次后移。至此一次測量完成，儀器自動轉入下一次測量，重復上述過程，直至做完設定的試驗次數。試驗完成后，屏幕從第一次開始依次顯示各次測量結果和平均值，并根據用戶設置的自動打印次數打印出測量結果。自動打印完畢后，儀器進入待命狀態，此時各按“打印”鍵再次打印結果，也可按“復位”鍵重新開始。
七、注意事項
1、使用時儀器應良好接地。
2、在升壓過程中，應特別注意保持安全距離，以免發生高壓危險。
八、維護與保養
1.測試完后用油清洗油杯，用柔軟的綢布擦凈電極表面以保持光潔，注滿清潔干燥的油保護油杯。
2.應在干燥、通風安全的地方使用或存放本儀器。
3.本產品實行三包，在正常使用和保管情況下，本儀器保修一年。 |
